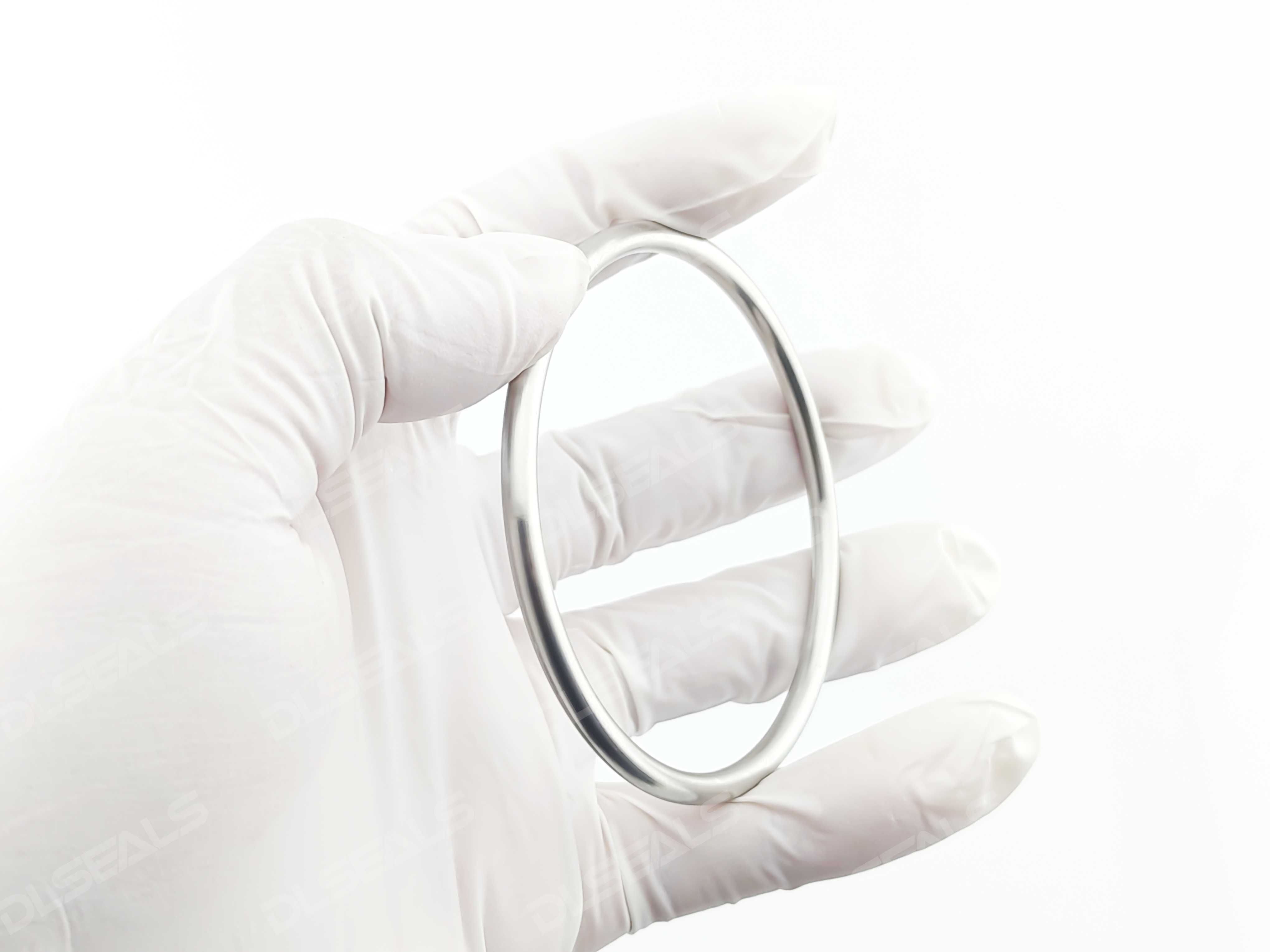

在深低溫與超高壓力共同作用的嚴苛環境下——介質為沸點-196°C的液氮、工作溫度低至-200°C、承受壓力高達20MPa，任何一個密封環節的失效都可能引發嚴重事故。針對內徑110mm、線徑3.2mm的金屬密封圈應用需求，材料與結構設計的選擇變得至關重要。

一、 極限工況下的關鍵挑戰

• ?低溫脆性挑戰：?? -200°C使絕大多數材料韌性急劇下降，脆性大幅增加，密封圈易因應力集中或沖擊而破裂。
• ?高壓形變威脅：?? 20MPa 壓力要求密封圈具備極高強度與剛性，避免過度壓縮變形、擠出（從法蘭間隙被擠出）或失穩。
• ?熱收縮不匹配風險：?? 密封圈與法蘭材料的熱膨脹系數差異極易引發系統失壓或接觸不良問題。
• ?液氮化學惰性考驗：?? 雖然液氮本身化學性質穩定，但密封材料必須保證在超低溫下完全惰性，避免任何脆化或分解風險。
• ?彈性回復力需求：?? 密封面微觀不平整需要材料具備一定塑性流變能力（冷流性），形成初始密封；同時在低溫下需保持一定彈性回復力以應對壓力/溫度波動。

二、 核心推薦：奧氏體不銹鋼及特殊合金材料分析

綜合性能、成本與成熟度，以下材料是110 * 3.2mm金屬圈在-200°C / 20MPa工況下的最優選：

1. ?強化奧氏體不銹鋼 (首選)：??

   • ?304L / 316L：?? 超低碳含量顯著降低焊接或敏化溫度區間碳化鉻析出風險，保障低溫韌性。優異的抗低溫脆性、良好冷成形與加工能力及出色耐液氮腐蝕性是其核心優勢。20MPa高壓下304L強度足夠；若需更強耐蝕性可選316L。
   • ?關鍵優勢：?? 成熟應用廣泛、成本相對可控、經深冷處理的穩定奧氏體組織在-200°C下依然保持優異韌性(-196°C下夏比沖擊功常>100J)，足可應對20MPa密封需求。
   • ?建議狀態：?? 選用固溶退火狀態冷拉線材，深冷處理強化穩定性，研磨后精加工。

2. ?鋁青銅 (重要備選)：??

   • ?典型牌號：?? C95400 (CuAl10Fe3) / C95500 (CuAl11Fe6Ni6)。
   • ?核心優勢：?? 卓越的耐低溫性能（-269°C以下仍韌），高強度與硬度提供了極佳抗擠壓與耐磨性。出色冷流特性有利于在高壓下填充密封面微小缺陷，形成初始可靠密封。其導熱性?xún)?yōu)于不銹鋼，有助于緩解局部溫度梯度。
   • ?考慮重點：?? 耐磨性極佳，特別適合有摩擦的動密封或需頻繁拆卸的靜密封工況。需關注Cu在極端純氧環境中可能存在的風險（但液氮環境通常安全），且成本高于不銹鋼。

3. ?鎳基合金 (高性能選擇)：??

   • ?典型牌號：?? Inconel 718 (高強)、Hastelloy C-276/C22 (極耐蝕)。
   • ?性能亮點：?? Inconel 718兼具深低溫韌性（可達-253°C）與超高強度，是20MPa以上極端壓力優選。哈氏合金系列則在存在雜質腐蝕風險的液氮環境中表現卓越。
   • ?應用限制：?? 采購成本顯著增高，加工難度提升，僅在極端壓力或特殊腐蝕風險工況下作為必要選擇。

?不銹鋼304L材料 -200℃下的核心性能數據?

三、 110 * 3.2mm金屬密封圈結構優化要點

在滿足尺寸約束前提下，結構設計需優化：

• ?線徑合理性：?? 3.2mm線徑匹配110mm內徑比例恰當，為高壓提供足夠的剛性支撐與抗擠壓面積。過細則無法承受20MPa壓力。
• ?首選密封形式：??
  • ?C形圈：?? 截面呈"C"形金屬圈結構簡單，預壓縮量要求適中，密封壓力可達70MPa+。依靠唇口塑性變形貼合密封面，中低壓密封性能可靠，是20MPa工況的性?xún)r(jià)比優選。
  • ?E形圈：?? 截面呈倒“E”型結構，雙唇口設計彈性更佳，對法蘭加工精度要求稍低。回彈性能優異，特別適用于有振動或溫度循環工況，在20MPa下表現穩定。
• ?表面處理策略：?? 建議實施鏡面級研磨拋光，確保密封面粗糙度Ra≤0.8μm，必要時表面鍍銀層(<5μm)可顯著降低接觸熱阻，提升低溫密封貼合性。

四、 制造、安裝與質量的核心控制點

1. ?原材料控制：?? 必須選用特級深冷專用線材，確保超低硫磷含量（如P≤0.015%），批號化學成份嚴格追溯驗證。
2. ?精密加工工藝：??
   • 冷拉成形需精確控制變形量與路徑，避免線材內部應力集中。
   • 焊接接頭必須氬氣保護，焊縫需100%X光探傷與液氮深冷循環處理。
   • 內外徑精密研磨加工需確保尺寸公差±0.02mm，橢圓度≤0.03mm。
3. ?終極表面處理：?? 最后工序需進行電解拋光去除表面微裂紋，達到Ra≤0.4μm的超鏡面狀態。
4. ?安裝技術規范：??
   • 法蘭密封面粗糙度需達Ra≤1.6μm，平行度誤差≤0.05mm。
   • 采用液壓拉伸器對稱加載螺栓，預緊力計算需包含低溫收縮補償值。
   • 液氮環境下冷卻過程必須分段控速（建議≤5°C/min），避免密封系統熱沖擊。

五、 結語

在-200°C液氮與20MPa高壓雙重挑戰下，強化奧氏體不銹鋼304L/316L因其卓越的低溫韌性、強度與成熟應用經驗，是內徑110mm線徑3.2mm金屬密封圈的最可靠選擇。鋁青銅合金在需要優異冷流性和耐磨性的工況中同樣表現出色。嚴格控制的精密制造工藝與規范的安裝操作是確保這類極端工況密封系統實現零泄漏運行的關鍵保障。材料的選擇不僅是技術決策，更是深低溫高壓系統安全運行的核心支撐。
