在高溫、高壓、腐蝕性介質并存的極端工業環境中，密封件的選擇不再是簡單的配件選型，而是直接決定設備安全性、可靠性及使用壽命的核心技術挑戰。面對最高溫度700-800℃、最高壓力0.5MPa，并伴有低濃度鹽酸腐蝕，且在氮氣/氙氣等惰性氣氛下的苛刻條件，傳統密封材料（如橡膠、塑料）已完全失效。本文將深入探討在此類工況下的核心密封解決方案。

?一、 工況分析與核心挑戰?

1. ?極端高溫（700-800℃）??：此溫度范圍遠超聚四氟乙烯（PTFE，約260℃）、氟橡膠（FKM，約200℃）等高分子材料的極限，甚至使部分金屬（如鋁、銅）強度急劇下降。材料必須具有極高的熔點、優異的高溫強度及抗蠕變性能。

2. ?腐蝕環境（低濃度鹽酸）??：鹽酸（HCl）是一種具有強還原性的無機酸，對大多數金屬材料（如不銹鋼、鎳基合金）會產生嚴重的腐蝕，要求密封材料必須具備卓越的耐鹵素酸腐蝕能力。

3. ?惰性氣氛（N?/Xe）??：雖然氮氣和氙氣本身化學性質穩定，不參與反應，但此環境通常意味著系統要求極高的密封性，防止空氣（氧氣、水汽）侵入或工作介質泄漏，對密封的零泄漏要求極高。

4. ?壓力（0.5MPa）??：0.5MPa（約5公斤力）屬于中低壓范圍，但結合高溫和腐蝕，對密封材料的強度和耐久性仍是嚴峻考驗。

?二、 核心密封件材料選擇?

基于以上分析，?石墨和特定高級合金是僅有的可行選擇。

?1. 柔性石墨（膨脹石墨） - 首選材料?

柔性石墨是由天然石墨經化學處理高溫膨脹后壓制成型，是此類工況下的絕對主力和首選材料。

• ?耐高溫性?：在非氧化性氣氛下（如惰性的N?或Xe環境），其使用溫度可達1600℃以上，完全滿足700-800℃的要求。

• ?耐腐蝕性?：對鹽酸、硫酸、磷酸等大多數酸（除強氧化性酸如硝酸、濃硫酸外）都具有極佳的耐腐蝕性，低濃度鹽酸環境對其影響很小。

• ?密封性?：柔軟易變形，能填充微小的不平整表面，形成極佳的密封層，且摩擦系數低。

• ?形式?：通常被制成石墨密封圈（纏繞墊）、石墨填料或石墨板片。

?2. 高性能特種合金 - 金屬墊片的核心?

當需要更高機械強度或作為密封結構支撐時，金屬密封是必然選擇。但必須謹慎選材：

• ?哈氏合金® (Hastelloy®)?，如 ?Hastelloy C-276?：這是耐鹽酸腐蝕的王牌合金。在氧化和還原狀態下對大多數酸（包括鹽酸、硫酸）具有極強的耐腐蝕性，同時高溫機械性能優異，是制造金屬纏繞墊（C-276帶材+柔性石墨填充）或金屬O形環的理想材料。

• ?鎳基合金（如Inconel® 600/625）??：具有良好的高溫強度和一定的耐腐蝕性，但對于鹽酸環境，其耐蝕性遠不如哈氏合金C-276，需謹慎評估。

• ?鈦及鈦合金?：對氯化物環境（如鹽酸）有良好的耐蝕性，但純鈦在300℃以上強度會下降，且可能存在氫脆風險，需選用高溫鈦合金并嚴格評估。

• ?鉭（Tantalum）??：具有極佳的耐鹽酸腐蝕性能，但價格極其昂貴，加工難度大，通常作為鍍層或襯里使用。

??? 重要排除項?：

• ?普通不銹鋼（如304、316）??：在鹽酸環境中會發生嚴重腐蝕，迅速失效。

• ?聚四氟乙烯（PTFE）??：耐腐蝕性極佳，但最高工作溫度僅260℃，完全不可用于此高溫工況。

?三、 推薦的密封件形式與結構?

?1. 靜密封（法蘭、蓋板等）??

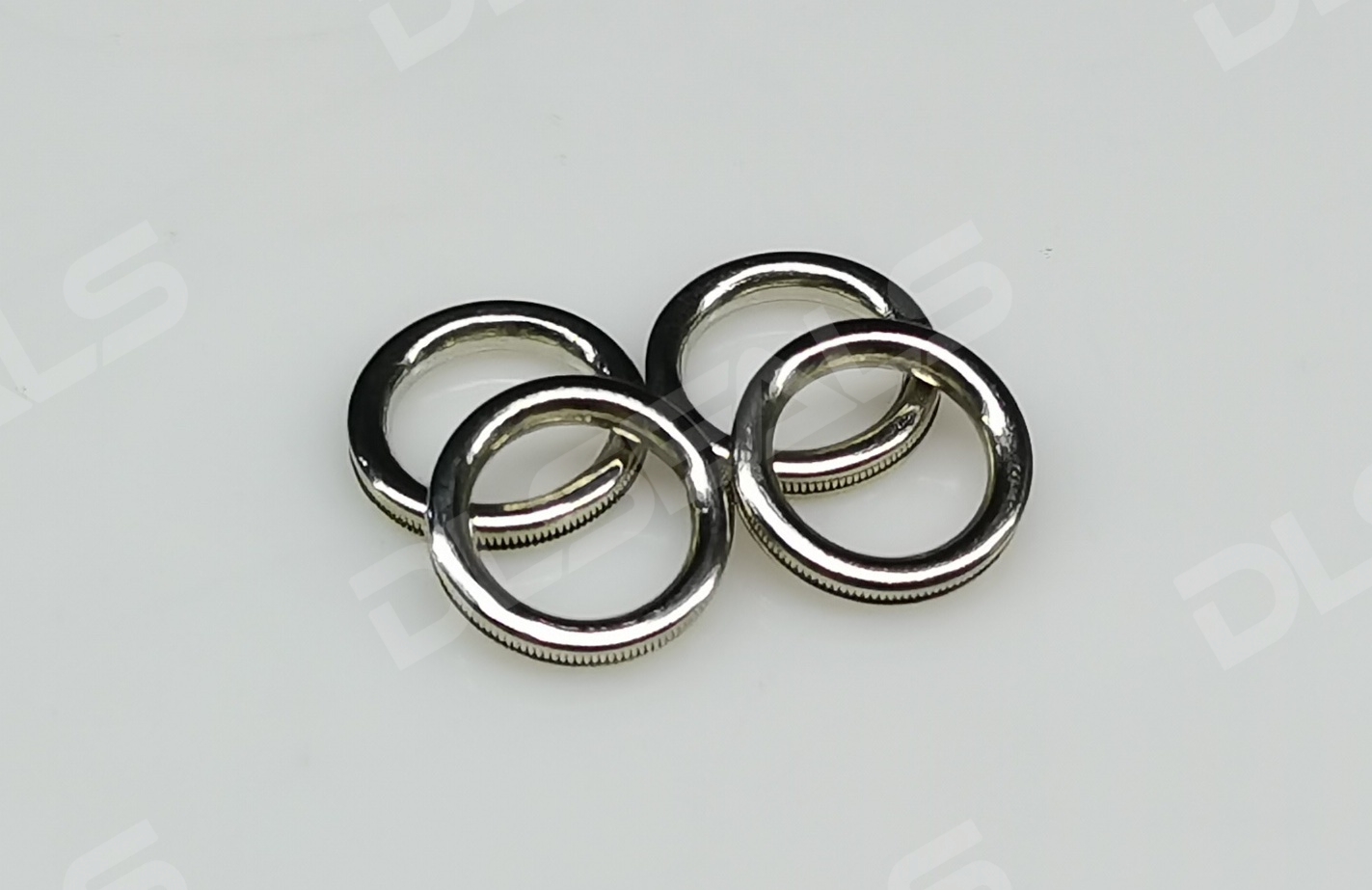

• ?金屬纏繞墊片 (Metal Gasket)??：?這是最經典、可靠的解決方案。采用哈氏合金C-276帶材與柔性石墨帶交替纏繞而成。合金帶提供機械強度和彈性，石墨帶提供初始密封和補償作用，完美結合了金屬的強度與石墨的密封和耐溫耐腐蝕性。

• ?柔性石墨復合墊片?：將柔性石墨板與金屬齒形板、沖孔板或網板復合，增強其抗壓和抗吹出能力，適用于標準法蘭連接。

?2. 動密封（閥桿、攪拌軸等）??

這是更大的挑戰，因為存在摩擦和磨損。

• ?編織石墨填料（Graphite Packing）??：由石墨纖維編織成方繩，填入填料函中，通過壓蓋施加軸向壓力，使其徑向膨脹與軸表面貼合實現密封。耐高溫、耐腐蝕、自潤滑性好，是高溫閥門和攪拌器的常見選擇。需注意控制泄漏率。

• ?彈簧增強石墨環（Spring-Energized Seals）??：在多個石墨環密封件背后加入耐高溫合金彈簧（如因科鎳合金），彈簧提供持續的補償力，彌補磨損和熱循環造成的壓緊力損失，可實現極低的泄漏率。

?四、 設計與使用注意事項?

1. ?表面質量?：密封接觸的法蘭面或軸面應有較高的光潔度和硬度，以防止對軟質的石墨材料造成磨損或壓入。

2. ?緊固載荷?：計算并施加足夠的螺栓載荷，確保墊片達到所需的密封比壓，尤其在高溫下螺栓可能發生蠕變松弛，需考慮二次緊固。

3. ?熱循環考慮?：設備升溫和冷卻過程中的熱脹冷縮會影響密封壓緊力，選擇具有良好回彈性的密封形式（如纏繞墊、彈簧增強密封）至關重要。

4. ?材料純度?：惰性氣體純度需保證。若氣氛中混入氧氣，在高溫下會使柔性石墨發生氧化，導致密封失效。

?五、 總結?

對于700-800℃、0.5MPa、含低濃度鹽酸的氮氣/氙氣環境，?以柔性石墨為核心，哈氏合金C-276為增強與輔助的材料組合，是經過實踐檢驗的可靠密封解決方案。

在實際選型中，建議與專業的密封件供應商深入溝通，提供詳盡的工況參數，并進行必要的實驗驗證，以確保萬無一失。通過采用上述先進的材料和結構，完全可以攻克這一極端工況下的密封難題，保障設備的長周期安全穩定運行。
